Bei einer Schriftlesung ist zu unterscheiden zwischen OCR (Optical Character Recognition) und OCV (Optical Character Verification). Bei einer OCV Anwendung ist der zu lesende Text bekannt und der zu prüfende Text wird verifiziert, dass heißt es wird geprüft mit welcher Qualität der zu lesende Text auf dem Produkt vorhanden ist. Bei einer OCR Anwendung ist der zu lesende Text nicht bekannt und das System ermittelt die einzelnen Zeichen selbstständig.
Unsere neue Kameraeinheit CCM101 mit Durchlicht liest bis zu 650 Etiketten/min
Die Schriftlesesysteme sind unabhängig vom Markiersystem (Drucker, Laser usw.) und können sowohl gedruckte, gelaserte als auch genadelte Schrift lesen. Um alle Schriftarten und Zeichen lesen zu können, muss der Zeichensatz einmalig eingelernt werden. Danach können eine oder mehrere Prüfungen mittels OCV oder OCR durchgeführt werden. Der Einlernvorgang gestaltet sich dabei sehr leicht, denn es muss nur der einzulernende Text eingegeben und der Bereich auf dem Bild ausgewählt werden, wo sich dieser Text befindet. Alles weitere (z.B. einzelne Zeichen suchen) wird von der Systemsoftware KUPvision vollautomatisch und selbstständig durchgeführt. Die folgenden Bilder verdeutlichen das.
Beispiele für Fonteinstellungen der Etikettenkontrolle:
KUPvision Fonteinstellungen für OCR
KUPvision Zeichensatz einlernen (Train Font)
Weitere Beispiele für Etikettenkontrolle mit Schriftlesung:

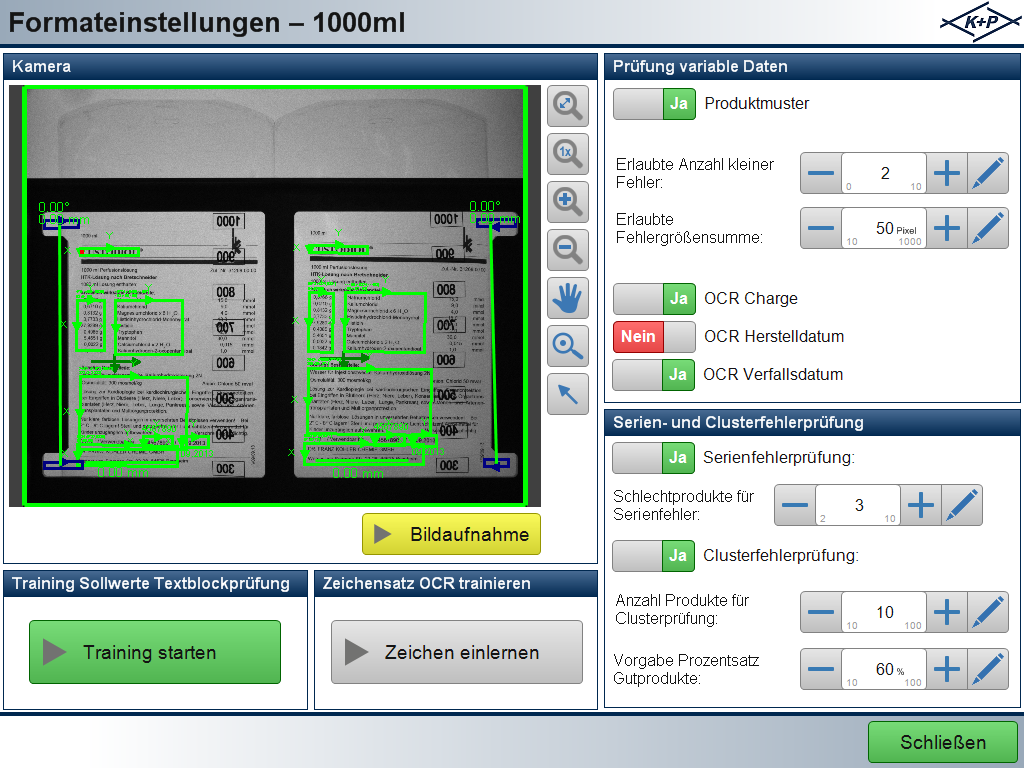

KUPvision Formateinstellungen für OCR
KUPvision Produktionsansicht
Die folgendenden Bilder zeigen eine Lösung für die Textlesung auf Infusionsbeuteln.

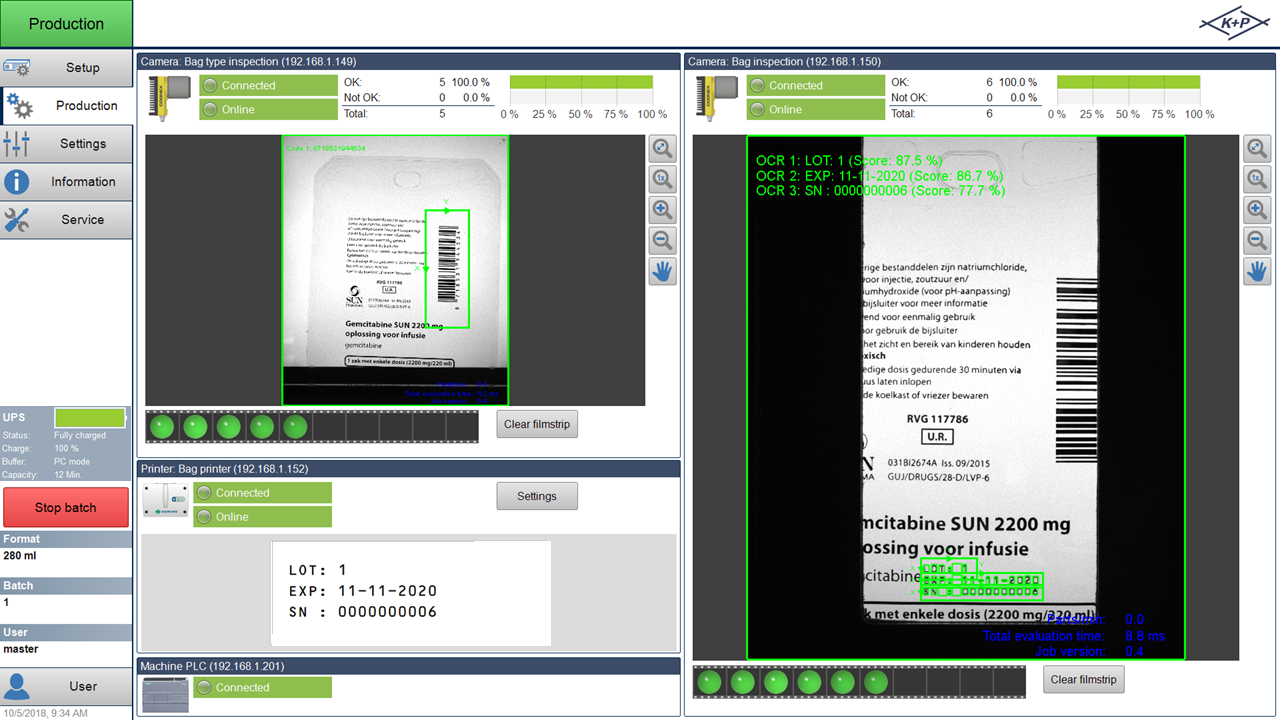

KUPvision Textlesung auf Infusionsbeuteln
Mit unseren Systemen ist es möglich, mehrere Zeilen Text gleichzeitig zu lesen und zu verifizieren. Ferner besteht die Möglichkeit eine Klarschriftlesung mit anderen Prüfaufgaben wie zum Beispiel der Codelesung zu kombinieren, wie es im folgenden Bild dargestellt ist.

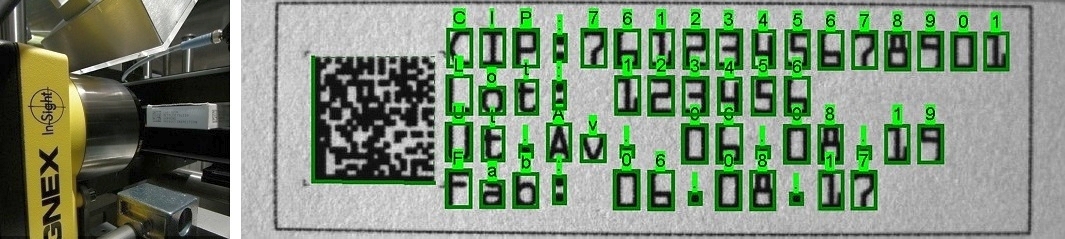

Schrift auf Faltschachtel und DMC Lesung
Die folgenden Bilder zeigen eine Schriftlesung in der Automobilindustrie.

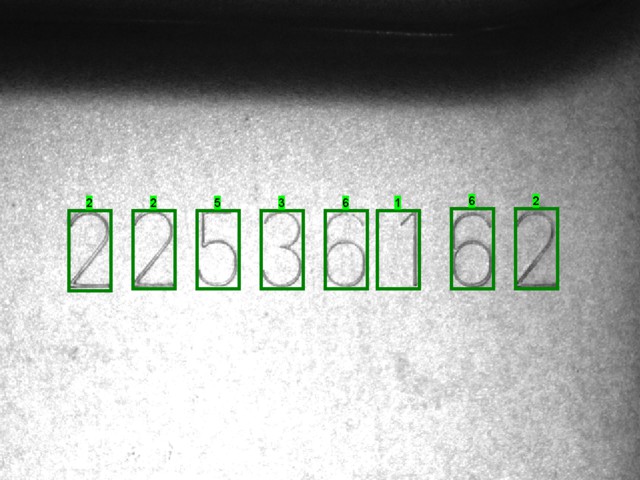

Schrift geprägt in Blech

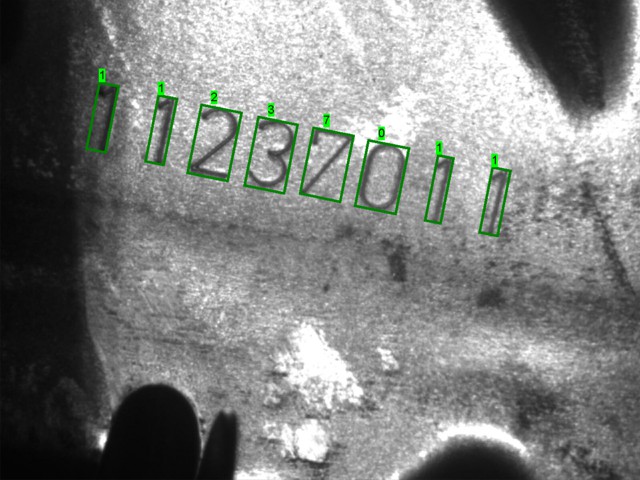

Schrift geprägt in hochfesten Stahl
Das folgende Video zeigt eine 360° OCR Schriftlesung auf Kunststoffflaschen, wie dies zum Beispiel oft im pharmazeutischen Bereich zum Einsatz kommt.
